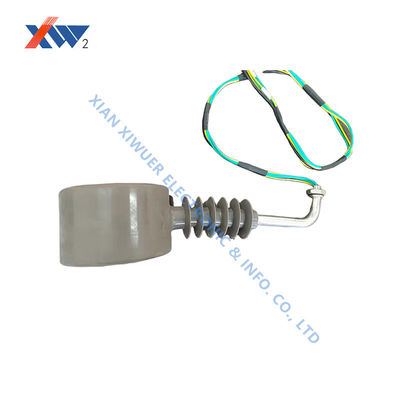

Detector de tensión capacitivo de 10 kV

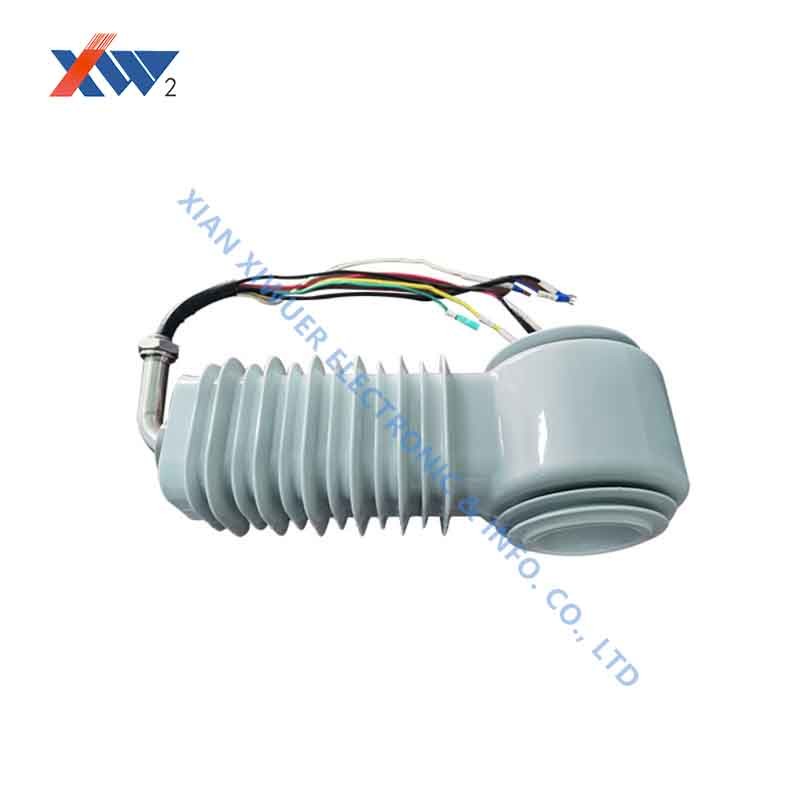

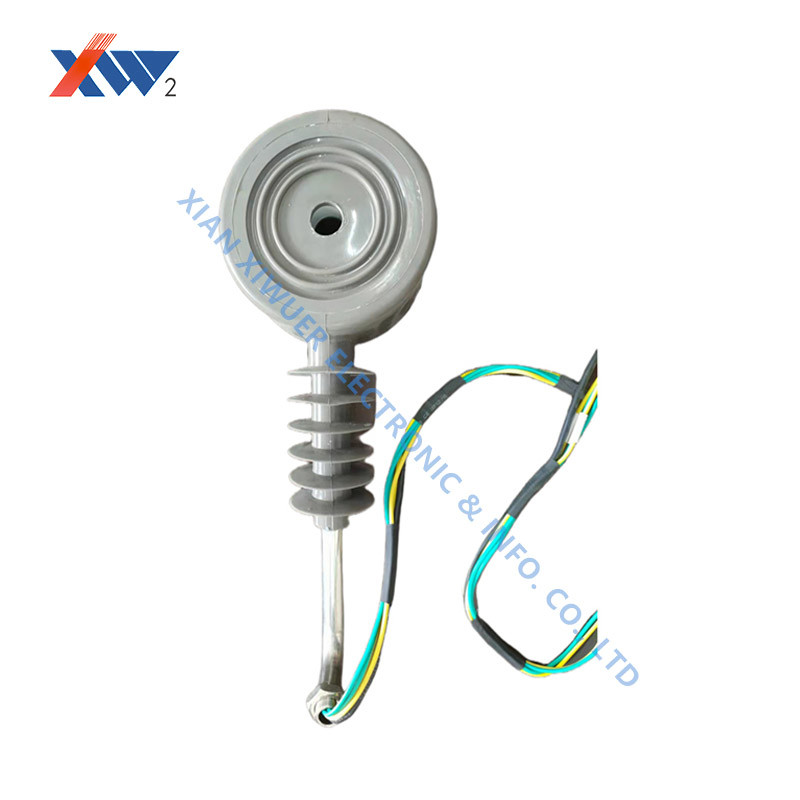

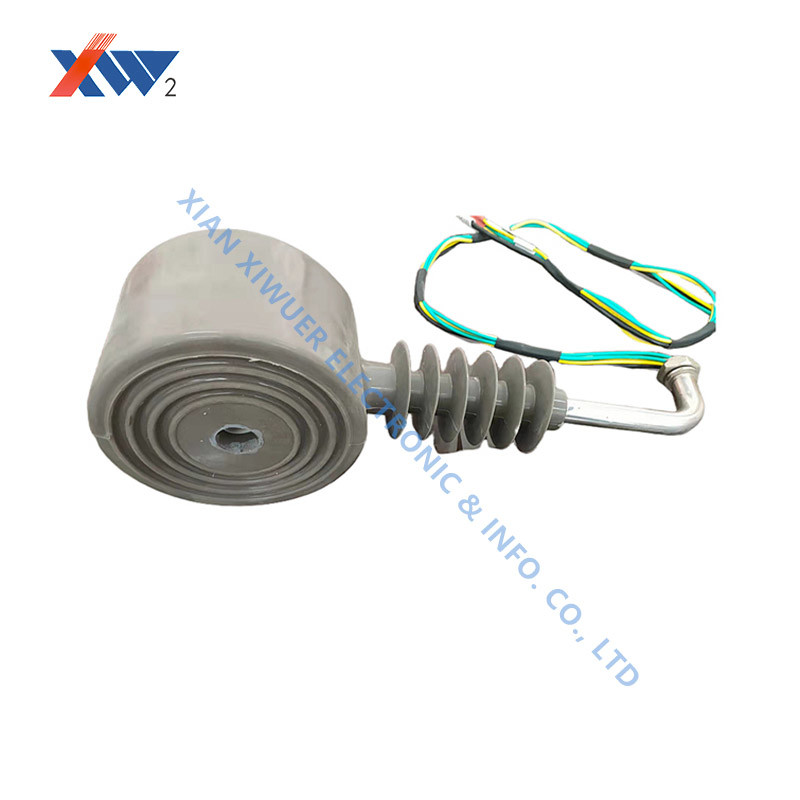

Sensor combinado de tensión y corriente tipo tambor electromagnético para exteriores de 10 kV para interruptor automático de vacío

Parámetro técnico

1. Rendimiento eléctrico básico del sensor de tensión:

• Clase de tensión: 12/48/90 KV
• Nivel de precisión: tensión de secuencia de fase: 0.5/3P; tensión de secuencia cero: 1/3P (2%~190%Un)
• Descarga parcial: <5 PC (14.5KV)
• Relación de tensión: 10KV/√3:3.25V/√3:6.5V/3
• Temperatura ambiente: -40~+70℃
• Frecuencia de trabajo: 50Hz
• Carga nominal: 2 MΩ

2. Rendimiento eléctrico básico del sensor de corriente:

• Clase de tensión: 12/48/90 KV
• Corriente nominal: corriente de fase: 600A/1V; corriente de secuencia cero: 20A/0.2V;
• Clase de precisión: corriente de fase: protección 5P10; medición/medición 0.5S; corriente de secuencia cero: 1 (1%~120%)
•  Clase de protección 10P
• Carga nominal: 20KΩ;
• Frecuencia de trabajo: 50Hz
• Tensión de resistencia de frecuencia de potencia del terminal secundario a tierra: 3KV (1min);

3. Rendimiento eléctrico básico del dispositivo de toma de corriente:

• Clase de tensión: 12/48/90 KV;
• Potencia eléctrica: 3~20VA (27VDC) opcional; descarga parcial: <20pc (14.5kv)
• Tensión de resistencia: 48KV (1 min)

Aplicación

Adecuado para su uso con ZW32 y otros interruptores automáticos de vacío montados en poste para exteriores en sistemas de energía con una tensión nominal de 10 kV.

Dimensión
