Sensor de temperatura capacitivo del voltaje del detector de la junta capacitiva inalámbrica del cable

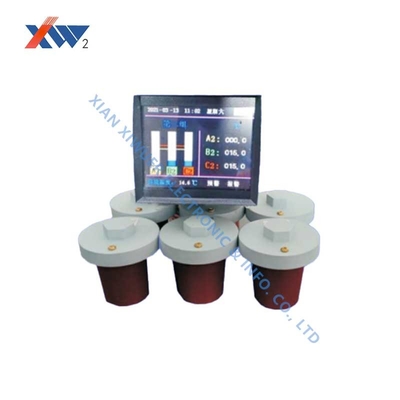

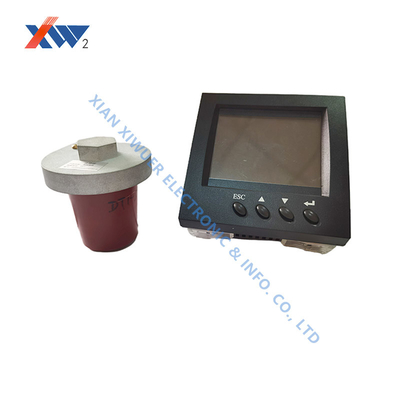

Aparato de medición de la temperatura inalámbrica para Ring Network Cabinet

Introducción

En el sistema eléctrico, la temperatura del empalme eléctrico es un parámetro importante que expresa la operación normal del equipo primario. Especialmente para el punto de contacto de fractura del equipo primario, debido a la fabricación del equipo, envejecimiento del equipo, y contaminación ambiental, oxidación del contacto e impacto del arco durante la operación hará resistencia de contacto aumentar. Los contactos calientan a menudo para arriba continuamente y la temperatura guarda el levantamiento, enterrando los peligros ocultados para la operación segura del equipo. Si no encontró a tiempo, él puede llevar fácilmente para encender o explosión, dando por resultado daños materiales enormes. Según el informe de accidente nacional de la seguridad de Electric Power, más los de 40% de los accidentes de la energía eléctrica que ocurren en centrales eléctricas en mi país cada año son causados recalentándose del equipo eléctrico de alto voltaje. En el artículo 11.7.2 de Major Grid Anti-Accident Measures de State Grid la Corporation's dieciocho publicado por el State Grid Corporation, requiere que “en las juntas del dispositivo de distribución, la pieza minera del poder del desenganche (partes fundamentales: los contactos, atando con alambre los zócalos) etc.), especialmente durante carga pesada o temperatura alta, fortalecen la supervisión de la subida de la temperatura de equipo de funcionamiento.”

Características

• Directamente medida la temperatura del conductor interno del enchufe para reflejar la temperatura en tiempo real de la junta del cable.
• El aspecto y las dimensiones del enchufe posterior original son exactamente lo mismo, y el reemplazo es simple.
• Adopte el poder del voltaje que toma tecnología, ninguna fuente de la alimentación externa es necesario.
• Usando banda de frecuencia 433MHZ, transmisión inalámbrica, comunicación estable
• La función del anfitrión puede modificar el modo de visualización, el puerto de comunicación y el protocolo de comunicación para requisitos particulares

Uso

El aparato de medición de la temperatura inalámbrica para el enchufe del gabinete de la red de anillo se utiliza para supervisar la temperatura del jefe de cable de los diversos gabinetes de la red de anillo y cajas de la rama del cable en línea. Según el valor real de la temperatura de la base de cobre del enchufe, el grado de recalentamiento del equipo se determina. Cuando ocurre la temperatura excesiva, el sistema puede publicar una indicación de alarma a tiempo de descubrir el problema ocultado a tiempo. Está de la gran importancia para mejorar la confiabilidad de la operación común del cable, reducir el número de fracasos, y reduce pérdidas del fracaso.

Parámetros técnicos

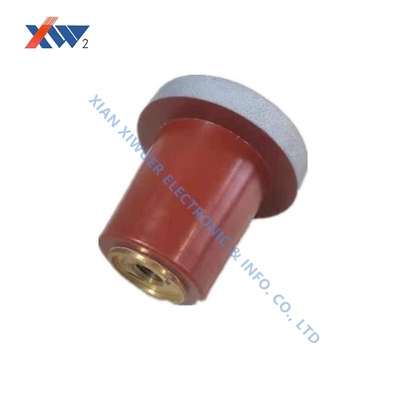

1. Sensor de medición del enchufe de la temperatura

• Gama de la medida de la temperatura: -40℃~+125℃
• Exactitud de la medida de la temperatura: ±1℃ 20211007
• Método de la medida de la temperatura: tipo del contacto
• Clase de la protección: IP68
• Banda de frecuencia de trabajo: 433MHz
• Poder-tomar método: el poder-tomar del voltaje
• Voltaje de abertura: 8KV
• Envío de frecuencia: <10s>
• Impulso de relámpago: más que 95KV soportar voltaje: 48KV/3min, descarga parcial normal: 20KV, menos que 2PC

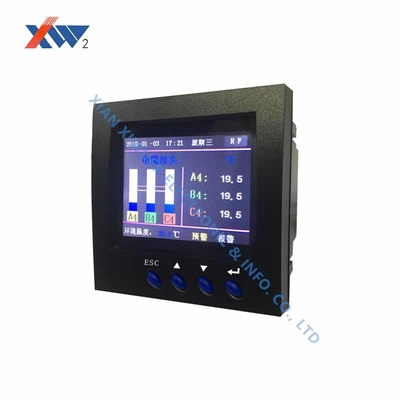

2. receptor inalámbrico de la medida de la temperatura

• Método de la instalación: agujero integrado
• Gama de la medida de la temperatura: - Modo de visualización 40℃~+125℃: Pantalla a color del LCD
• Salida de la alarma: 1 (nodo normalmente abierto, normalmente cerrado) interfaz de comunicaciones: RS485
• Protocolo de comunicación: fuente de alimentación de trabajo (adaptable) del modbus: AC/DC85~265V
• Consumo de energía de la máquina entera: <5w>
• Frecuencia inalámbrica de la comunicación: 433MHZ
• Condiciones: temperatura -25℃~+85℃, ≤ el 95%, ninguna condensación de la humedad relativa
• Temperatura de almacenamiento: -50℃-85℃
• Dimensiones: 96mm×96mm×103m m
