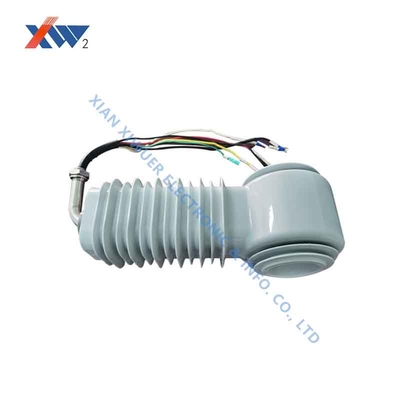

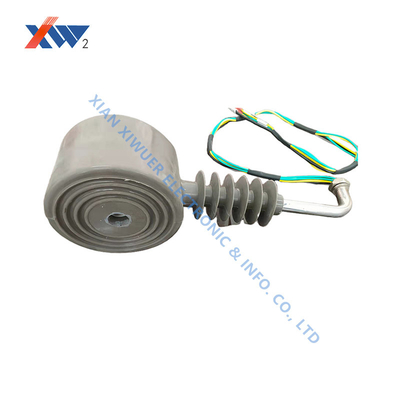

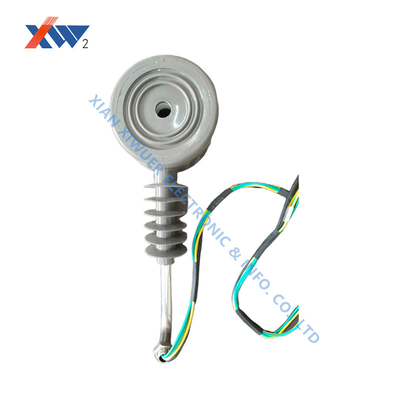

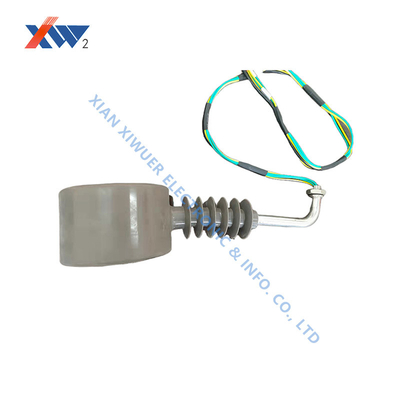

Sensor de voltaje y corriente combinado de 10 kV para transformadores electromagnéticos exteriores con bastón de tambor

Sensor de voltaje y corriente combinado de transformador electromagnético exterior para interruptor de vacío

Parámetro técnico

1. Rendimiento eléctrico básico del sensor de voltaje:

• Clase de tensión: 12/48/90 KV
• Nivel de precisión: voltaje de la secuencia de fases: 0,5/3P; voltaje de la secuencia cero: 1/3P (2%~190%Un)
• Descarga parcial: < 5 PC (14,5 KV)
• La relación de tensión: 10KV/√3:3.25V/√3:6.5V/3
• Temperatura ambiente: -40 °C a +70 °C
• Frecuencia de trabajo: 50 Hz
• Carga nominal: 2 MΩ

2. Rendimiento eléctrico básico del sensor de corriente:

• Clase de tensión: 12/48/90 KV
• Corriente nominal: corriente de fase: 600A/1V; corriente de secuencia cero: 20A/0,2V;
• Clase de precisión: corriente de fase: protección 5P10; medición/medida 0,5S; corriente de secuencia cero: 1 (1%~120%)
• Clase de protección 10P
• Carga nominal: 20KΩ;
• Frecuencia de trabajo: 50 Hz
• La frecuencia de potencia de la terminal secundaria a tierra soporta un voltaje de 3 KV (1 min);

3. Rendimiento eléctrico básico del dispositivo de toma de energía:

• Clase de tensión: 12/48/90 KV;
• Potencia eléctrica: 3 ~ 20VA (27VDC) opcional; descarga parcial: < 20pc (14,5kv)
• Válvula de resistencia: 48KV (un minuto)

Aplicación

Adecuado para su uso con ZW32 y otros interruptores de vacío de exterior montados en postes en sistemas de energía con un voltaje nominal de 10 kV.

Dimensión

Resumen de la empresa

• Se trata de una empresa con sede en China.es una empresa totalmente estatal con un capital social de 101,465 millones de yuanes canadienses (intercambiado a 15,85 millones de dólares estadounidenses), que posee activos totales de 315 millones de yuanes canadienses (intercambiados a 49,22 millones de dólares estadounidenses).Se creó en 1976En la actualidad, cuenta con unos 460 empleados, con un ingreso anual de ventas de 280 millones de CN (43,75 millones de USD).La empresa cuenta con cuatro bases de producción y negocios que cubren una superficie de 43052 metros cuadrados., y una superficie de construcción de más de 50000 metros cuadrados.más de 80 ingenieros con títulos técnicos superiores 12 técnicos que han sido galardonados con Expertos con contribuciones sobresalientes por el gobierno municipal de Xian, y un experto que ha disfrutado de una asignación especial del Consejo de Estado.

• Los productos principales incluyen:

• Pólulo de epoxi inteligente integrado;

• Transformador de instrumentos integrado

• Divididor de tensión capacitivo;

• Varilla del condensador de alta tensión;

• condensador de película de alto voltaje;

• Resistencia de alta tensión;

• Ensamblaje y componentes inteligentes integrados primarios y secundarios con función de medición de voltaje, medición de corriente, protección, monitoreo de temperatura y suministro de energía;

• Componentes/piezas/conjunto de voltaje medio-alto;

• Dispositivo de protección contra sobretensiones para el sistema de alimentación;

• chips para dispositivos de iluminación;

• Varistor de óxido de zinc;Termistor.

Los principales clientes:ABB, Schneider, GE, ZTE, XD Electric, XJ Electric, PingGao Electric y otros.

• La empresa tiene el centro técnico provincial de I + D. La compañía tiene experiencias en el desarrollo y fabricación de los productos clave HV Ceramic Capacitor, SPD, Varistor,Thermistor y durante casi 20 añosLa empresa ha obtenido 32 patentes de tecnología, 4 patentes de invención y 4 nuevos productos clave nacionales.La empresa ha crecido muy rápido con un sistema de gestión único que es la garantía fundamental para el desarrollo continuo de la empresa bajo el sistema estatalEn el noroeste de China, la empresa es la primera en implementar los estándares ISO 9001 y la primera en promover el uso de sistemas de gestión ERP, habiendo obtenido la aprobación ISO9001, ISO14001 e ISO45001,de esta manera estandarizar y mejorar el nivel de gestión de la empresa.
• A través de la innovación tecnológica continua, la I+D de productos,En la actualidad, la industria de la industria de la información y de la comunicación se ha convertido en una industria de la información y la comunicación.Los productos tienen certificación UL, VDE, TUV, CAS, CE, CQC, RoHS y REACH.La empresa dispone de equipos de producción avanzados, entre los que se incluyen los equipos clave de producción y las modernas líneas de montaje importadas de Japón., Estados Unidos, Alemania, Corea y Bélgica, incluidos los 26 metros de grandes hornos de túnel de sinterización8 líneas de montaje automático,el mayor generador de corriente de impulso de energía y una serie de equipos especiales de ensayo y equipos de ensayo ambientalEn la misma industria en China, la empresa tiene la mayor capacidad de producción, el mayor grado de automatización con los métodos de prueba más completos.La empresa dispone de dos laboratorios de ensayos de rutina con el equipo de ensayo de rayos más avanzado y equipo de ensayo ambiental que cumplen con las normas nacionales para la construcción de laboratorios.. They are the significant laboratories supported by Shaanxi Province with professional testing technicians undertaking part of the supervision and inspection of electronic products in Shaanxi Province at the same time.
• Creemos que somos capaces de suministrar bienes y servicios satisfechos a los clientes en el país y en el extranjero con el precio más razonable y el tiempo de entrega más corto.sobre la base de nuestra excelente capacidad de garantía de calidad, capacidad de desarrollo técnico, y una rica experiencia en fabricación.
