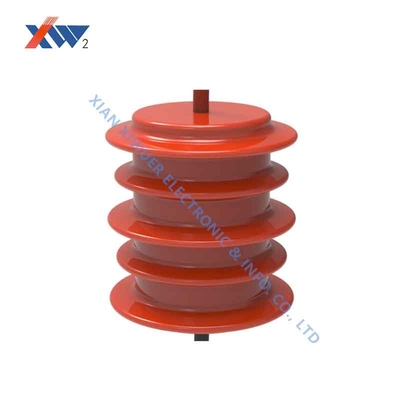

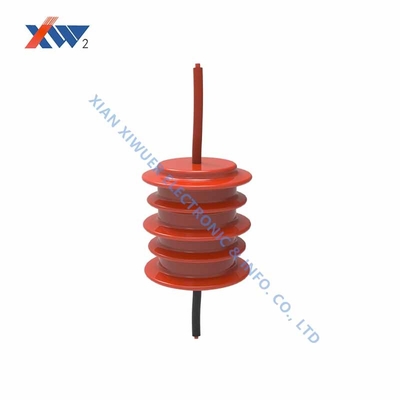

Transformador medidor del disyuntor del detector capacitivo del voltaje del OEM 12KV

Transformador medidor de la secuencia de fase de OEM/ODM 10KV/12KV usado en los gabinetes de la rejilla del anillo, disyuntores

Introducción

El transformador capacitivo de la medición y de la protección del voltaje es un transformador electrónico diseñado según el principio de capacitancia que divide el voltaje, que es ampliamente utilizado en conjuntos completos de equipo tales como interruptores en las columnas 12KV, los gabinetes de la rejilla del anillo, los disyuntores, el etc., que se utilizará en función de la medida del voltaje de la secuencia de fase.

Parámetros eléctricos

• Exactitud de tiempo variable del ratio del voltaje 8~12KV: 3P;

• Grado del ratio del voltaje de la secuencia de fase: 10/√3 KILOVOLTIO /3.25/ √3 V

• Exactitud de tiempo variable del ratio del voltaje 8~12KV: 0,5;

• Ambiental soporte la temperatura: -40 °C ~ °C +70;

• Frecuencia clasificada: 50HZ;

• Carga clasificada: 5.1MΏ;

• Voltaje clasificado del sistema: 10KV/12KV;

• Descarga parcial: 5PC

• Soporte el voltaje: CA 42KV por dos minutos;

• Choque del relámpago: 75KV 15 veces cada uno;

• Frecuencia del poder: 48KV/1min

Principios eléctricos

1. Esta serie de productos se basa en el principio de división capacitiva del voltaje. Un grupo de condensadores se implanta en cada transformador al mismo tiempo, y el transformador se utiliza para medir;
2. Combine los tres transformadores juntos como función medidora trifásica;
3. Tal y como se muestra en del esquema circular del producto, los UA, Ub, Uc son medida trifásica, el condensador de baja tensión se ha construido en el transformador, y la salida de la señal externa puede ser conectada directamente (el alambre protegido dos-corazón, una base está poniendo a tierra, y la otra es señal. salida)

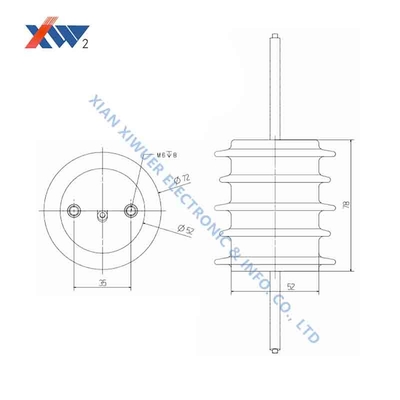

1. Diámetro: 78m m; Altura: 120m m;
2. Lado de alto voltaje de la entrada: tornillo M8*8mm;
3. Lado de la salida de la baja tensión: 1 tornillos que pone a tierra y 2 de fijación: M10*12.5mm; Tornillo cero de la señal de la secuencia y de la secuencia de fase: M6*6mm; 4, profundidad vertida: 8.5m m
