El condensador cerámico de alta tensión tiene una barra central de 3.6kv 230pF con descarga parcial de 3.96kVAC

Nombre De La Marca:	XIWUER
Número De Modelo:	3.6KV- 230PF
MOQ:	1 pieza
Precio:	Negociable
Condiciones De Pago:	Las tarifas de los productos incluidos en el anexo I se aplicarán a los productos incluidos en el an
Capacidad De Suministro:	8.000.000 al año

Detail Information

Descripción del Producto

Detail Information

Lugar de origen:

XIAN, CHINA

Certificación:

ISO9001,ISO14001,ISO45001

Tensión Nominal:

3.6kVAC

Capacidad nominal (pF):

230

Rango de capacidad nominalFrecuencia de prueba:

1 kHz + 20%Voltaje de ensayo:1V+0,2V:210~240

Tensión de resistencia (en aceite aislante):

Se aplicarán las siguientes medidas:

Descarga parcial:

3.96 kVAC≤10 pC

Impulso de rayo kV1.2/5µs:

Detalles de empaquetado:

En el caso de las mercancías

Capacidad de la fuente:

8.000.000 al año

Resaltar:

3.96kVAC Rodas del núcleo del condensador cerámico

Rodas de núcleo de condensadores cerámicos de 230 pF

Descripción del Producto

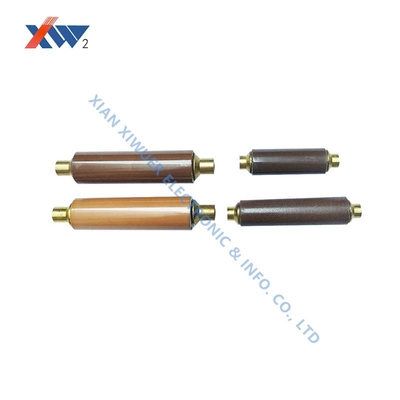

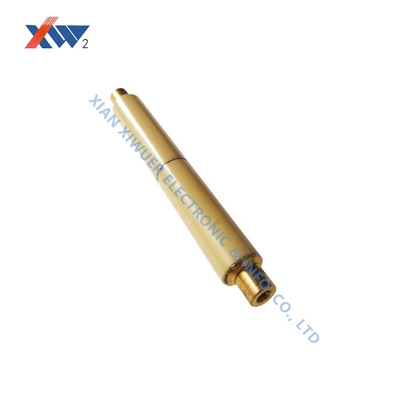

Varilla central de condensador cerámico de alto voltaje 3.6kV 230pF

Especificaciones Técnicas

Atributo	Valor
Tensión Nominal	3.6kVCA
Capacitancia Nominal (pF)	230
Rango de Capacitancia Nominal Frecuencia de Prueba	1kHz+20% Tensión de Prueba: 1V+0.2V: 210~240
Tensión de Resistencia (En aceite aislante)	32kVCA/5min
Descarga Parcial	3.96kVCA≤10pC
Impulso de Rayo kV1.2/5μs	40

Descripción General del Producto

Esta varilla central de condensador cerámico de alto voltaje está diseñada para su uso en dispositivos indicadores de presencia de alto voltaje de 3.6kV~40.5kV.

Características Clave

Tensión Nominal: 3.6kVCA
Capacitancia Nominal: 230pF
Frecuencia de Prueba: 1kHz+20% a 1V+0.2V (rango de 210~240pF)
Resiste 32kVCA durante 5 minutos en aceite aislante
Descarga parcial ≤10pC a 3.96kVCA
Resistencia al impulso de rayo: 40kV (1.2/5μs)

Personalización y Cumplimiento

Las dimensiones se pueden personalizar según los requisitos del cliente.

La descarga parcial no excede los 5pC a 1.1 veces la tensión nominal, a menos que se especifique lo contrario.

Cumple con las normas:

DL/T538-2006 (Dispositivo de Indicación de Presencia de Alto Voltaje)
JBT10305-2001 (Condiciones técnicas para el aislador de poste de material orgánico en equipos de alto voltaje de 3.6kV-40.5kV)

Notas Importantes

Para instalaciones por debajo de 100 metros o en áreas de gran altitud, especifique en las notas del pedido.

Se requiere especial cuidado: Proteja el producto contra daños, humedad y contaminación.
