12kVAC 300pF condensador cerámico de alto voltaje
Éntreme en contacto con gratis las muestras y los vales.
whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
| Rated Voltage | 12kVAC | Nominal Capacitance(pF) | 300 |
|---|---|---|---|
| Nominal Capacitance RangeTest Frequency 1kHz+20%TestVoltage1V+0.2V | 270~330 | Withstand Voltage(In the insulating oil) | 52kVAC/5min |
| Partial Discharge | 13.2kVAC≤10pC | Lightning Impulse kV1.2/5μs | 75 |
| Resaltar | Condensador cerámico de alto voltaje de 12 kVAC,Barras de núcleo de condensador cerámico de 300 pF,Condensador de alto voltaje con garantía |
||
Descripción de producto

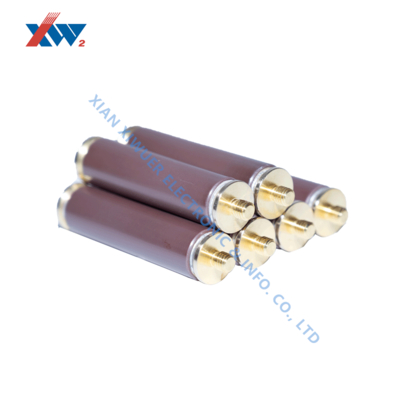

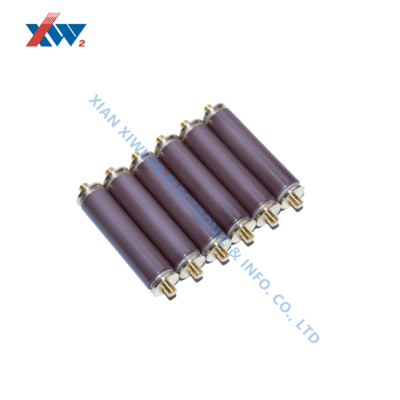

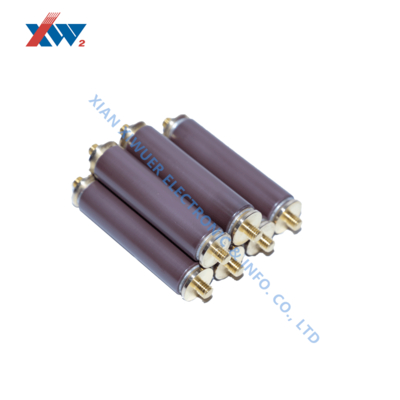

12kVAC 300pF condensador cerámico de alto voltaje
Especificaciones técnicas
| Atributo | Valor |
|---|---|
| Voltagem nominal | 12 kVAC |
| Capacidad nominal (pF) | 300 |
| El valor de las emisiones de CO2 de los motores de ensayo se calculará en función de las emisiones de CO2 de los motores de ensayo. | 270 ~ 330 |
| Resistir a la tensión (en el aceite aislante) | Se aplicará el procedimiento siguiente: |
| Descargo parcial | 13.2kVAC≤10pC |
| Impulso del rayo kV1.2/5μs | 75 |
Características del producto
- Barras de núcleo de condensadores cerámicos de alto voltaje con potencia nominal de 12 kVAC y capacidad nominal de 300 pF
- Amplio rango de capacidad: 270 ~ 330 pF en condiciones de ensayo
- Tensión de resistencia excelente: 52kVAC/5min en aceite aislante
- Baja descarga parcial: ≤ 10 pC a 13,2 kVAC
- Resistencia al impulso del rayo: 75 kV a 1,2/5μs
Áreas de aplicación
Diseñado para dispositivos de visualización en vivo en sistemas de energía de 10 kV-40,5 kV, este condensador proporciona una indicación en tiempo real del estado de funcionamiento de:
- Conductores de alta tensión
- Las partidas de los aparatos de circuito (SF6 y tipo de vacío)
- Los demás aparatos para la fabricación de máquinas de la categoría 85
- Transformadores de instrumentos
Asegura la seguridad del operador con parámetros típicos que incluyen rangos de capacitancia de 10 pF a 230 pF (por ejemplo, 90 pF a 24 kV), soporta voltajes de 68 kV (frecuencia de potencia) y 125 kV (impulso de rayo).
Instrucciones de instalación y uso
PD no superior a 5pC a 1,1 veces el voltaje nominal sin instrucciones especiales. Cumplir con la norma DL/T538-2006 (Dispositivo de indicación de presencia de alta tensión).
Las dimensiones pueden ser personalizadas de acuerdo con los requisitos del cliente.
Se requiere una atención especial para evitar el daño del producto, la exposición a la humedad y la contaminación.
Cumple con la norma JBT10305-2001 (Condiciones técnicas para el post aislante de material orgánico en el equipo de alto voltaje de 3,6 kV a 40,5 kV).
Para las instalaciones situadas a menos de 100 metros o en zonas de gran altitud, especifique en las notas de orden.
