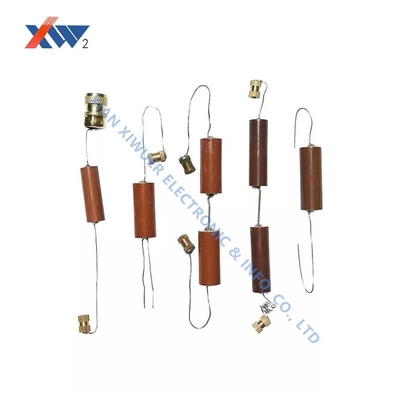

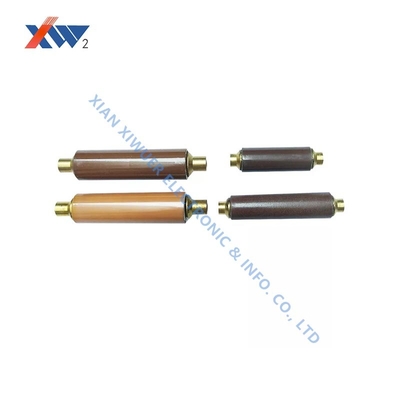

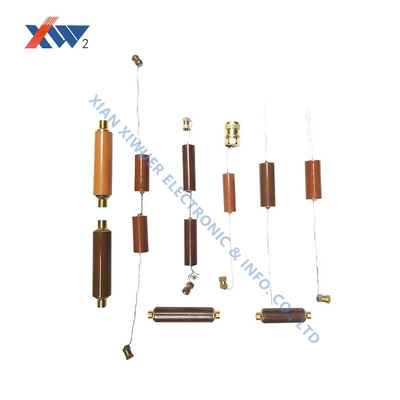

Varilla central de condensador cerámico de alto voltaje de 24 kV 50 pF
| Lugar de origen | XIAN, CHINA |
|---|---|
| Nombre de la marca | XIWUER |
| Certificación | ISO9001,ISO14001,ISO45001 |
| Número de modelo | 24kv y 50pF |
| Cantidad de orden mínima | 1 |
| Precio | Negociable |
| Detalles de empaquetado | En el caso de las mercancías |
| Tiempo de entrega | 5 a 7 días |
| Condiciones de pago | Las tarifas de los productos incluidos en el anexo I se aplicarán a los productos incluidos en el an |
| Capacidad de la fuente | 8.000.000 al año |
Éntreme en contacto con gratis las muestras y los vales.
whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
| Tensión Nominal | 24kv y 50pF | Capacidad nominal (pF) | 50pF |
|---|---|---|---|
| Rango de capacidad nominalFrecuencia de prueba1kHz+20%Voltaje de prueba | 1V + 0,2V: 45 ~ 50 | Tensión de resistencia (en aceite aislante) | 70kVAc/5min |
| Descarga parcial | 26.4kVAC≤10pC | Impulso de rayo kV1.2/5μs | 125 |
| Resaltar | Condensador cerámico de alta tensión de 24 KV,condensador de cerámica de alto voltaje 50pF,Condensador cerámico de alta tensión para varilla central |
||
Puede marcar los productos que necesita y comunicarse con nosotros en el tablero de mensajes.
Descripción de producto
Varilla central de condensador cerámico de alto voltaje 24kV 50pF
Especificaciones Técnicas
| Atributo | Valor |
|---|---|
| Tensión Nominal | 24kV 50pF |
| Capacitancia Nominal (pF) | 50pF |
| Rango de Capacitancia Nominal Frecuencia de Prueba: 1kHz+20% Tensión de Prueba |
1V+0.2V:45~50 |
| Tensión de Resistencia (En aceite aislante) | 70kVAC/5min |
| Descarga Parcial | 26.4kVAC≤10pC |
| Impulso de Rayo kV1.2/5μs | 125 |
Características Principales
- Tensión Nominal: 24kVAC
- Capacitancia Nominal: 50pF
- Rango de Capacitancia Nominal: 45~50 a 1kHz+20% de frecuencia de prueba
- Tensión de Resistencia: 70kVAC/5min en aceite aislante
- Descarga Parcial: ≤10pC a 26.4kVAC
- Impulso de Rayo: 125kV (1.2/5μs)
Áreas de Aplicación
Interruptor de Vacío (Núcleo de Interruptor): Las varillas centrales de cerámica metalizada (a base de alúmina) se utilizan para fabricar cavidades de interruptores de vacío, proporcionando sellado hermético y aislamiento eléctrico para la interrupción de corriente de alto voltaje. Las aplicaciones incluyen interruptores automáticos de minería y sistemas de protección de generadores.
Dispositivo de Visualización en Vivo: Se utiliza en sistemas de energía de 10kV-40.5kV para proporcionar una indicación en tiempo real del estado del conductor de alto voltaje, interruptores automáticos (tipos SF6 y vacío), pararrayos y transformadores de instrumentos, lo que garantiza la seguridad del operador.
Parámetros Típicos: Los rangos de capacitancia varían de 10pF a 230pF (por ejemplo, 90pF a 24kV), con una tensión de resistencia de 68kV (frecuencia de potencia) y 125kV (impulso de rayo).
Instrucciones de Uso
- La descarga parcial no debe exceder los 5pC a 1.1 veces la tensión nominal, a menos que se especifique lo contrario
- Cumple con la norma DL/T538-2006 (Dispositivo de Indicación de Presencia de Alto Voltaje)
- Dimensiones personalizadas disponibles bajo pedido
- Proteja el producto contra daños, humedad y contaminación
- Cumple con la norma JBT10305-2001 (Condiciones técnicas para el aislador de poste de material orgánico en equipos de alto voltaje de 3.6kV-40.5kV)
Para instalaciones por debajo de 100 metros o en áreas de gran altitud, especifique en las notas del pedido.
