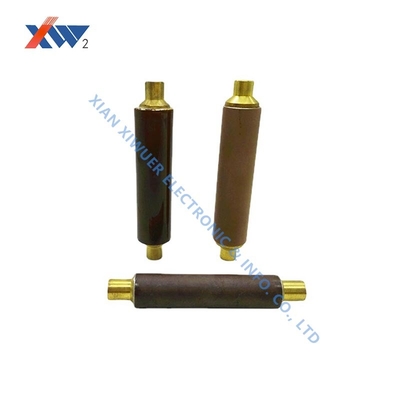

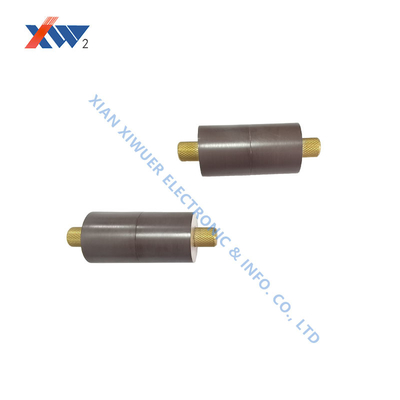

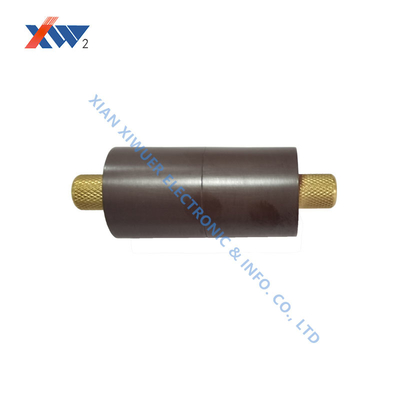

24 kV condensador cerámico de alta tensión de base de barra con 80 pF de capacidad nominal

  • 24kV High Voltage Ceramic Capacitor Core Rod with 80pF Nominal Capacitance
  • 24kV High Voltage Ceramic Capacitor Core Rod with 80pF Nominal Capacitance
  • 24kV High Voltage Ceramic Capacitor Core Rod with 80pF Nominal Capacitance
Lugar de origen XIAN, CHINA
Nombre de la marca XIWUER
Certificación ISO9001,ISO14001,ISO45001
Número de modelo 24kv y 80pF
Cantidad de orden mínima 1
Precio Negociable
Detalles de empaquetado En el caso de las mercancías
Tiempo de entrega 5 a 7 días
Condiciones de pago Las tarifas de los productos incluidos en el anexo I se aplicarán a los productos incluidos en el an
Capacidad de la fuente 8.000.000 al año

Éntreme en contacto con gratis las muestras y los vales.

whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Tensión Nominal 24kv y 80pF Capacidad nominal (pF) 80pF
Rango de capacitancia nominalFrecuencia de prueba 1 kHz + 20%Tensión de prueba 1 V + 0,2 V 70~90 Tensión de resistencia (en aceite aislante) 70kVAc/5min
Descarga parcial 26.4kVAC≤10pC Impulso de rayo kV1.2/5μs 125
Resaltar

Varilla central de condensador cerámico de 24 kV

,

Varilla central de condensador cerámico de 80 pF

,

Rodas centrales de condensadores cerámicos de alto voltaje
Puede marcar los productos que necesita y comunicarse con nosotros en el tablero de mensajes.
Deja un mensaje
Descripción de producto
Varilla central de condensador cerámico de alto voltaje 24kV 80pF
Especificaciones Técnicas
Atributo Valor
Tensión Nominal 24kV 80pF
Capacitancia Nominal (pF) 80pF
Rango de Capacitancia Nominal
Frecuencia de Prueba: 1kHz ±20%
Tensión de Prueba: 1V ±0.2V		 70~90
Tensión de Resistencia (En aceite aislante) 70kVAC/5min
Descarga Parcial 26.4kVAC ≤10pC
Impulso de Rayo kV 1.2/5μs 125
Características Principales
  • Tensión Nominal: 24kVAC
  • Capacitancia Nominal: 80pF
  • Rango de Capacitancia: 70~90pF a una frecuencia de prueba de 1kHz
  • Tensión de Resistencia: 70kVAC durante 5 minutos en aceite aislante
  • Descarga Parcial: ≤10pC a 26.4kVAC
  • Impulso de Rayo: 125kV (1.2/5μs)
Áreas de Aplicación
Interruptor de Vacío (Núcleo de Interruptor): Las varillas centrales de cerámica metalizada (a base de alúmina) fabrican cavidades de interruptores de vacío, proporcionando sellos herméticos y aislamiento eléctrico para la interrupción de corriente de alto voltaje. Las aplicaciones incluyen interruptores automáticos de minería y sistemas de protección de generadores.
Dispositivo de Visualización en Vivo: Se utiliza en sistemas de energía de 10kV-40.5kV para proporcionar una indicación en tiempo real del estado del conductor de alto voltaje, interruptores automáticos (tipos SF6 y vacío), pararrayos o transformadores de instrumentos, lo que garantiza la seguridad del operador.
Parámetros Típicos: Los rangos de capacitancia varían de 10pF a 230pF (por ejemplo, 90pF a 24kV), con una tensión de resistencia de 68kV (frecuencia de potencia) y 125kV (impulso de rayo).
Instrucciones de Uso
La descarga parcial no debe exceder los 5pC a 1.1 veces la tensión nominal, a menos que se especifique lo contrario. Cumple con la norma DL/T538-2006 (Dispositivo de Indicación de Presencia de Alto Voltaje).
Las dimensiones se pueden personalizar según los requisitos del cliente. Se debe tener especial cuidado para evitar daños al producto, exposición a la humedad y contaminación.
Cumple con la norma JB/T10305-2001 (Condiciones técnicas para el aislador de poste de material orgánico en equipos de alto voltaje de 3.6kV-40.5kV). Para instalaciones por debajo de 100 metros o en áreas de gran altitud, especifique en las notas del pedido.
