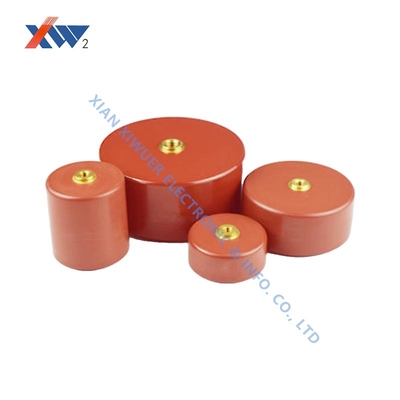

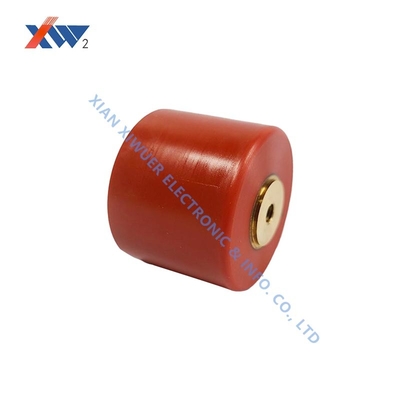

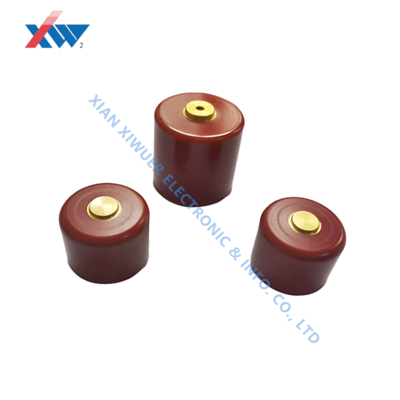

Capacitador cerámico de alta tensión de 20 kV 10000pF 65x15 mm

Nombre De La Marca:	XIWUER
Número De Modelo:	20kV-10000pf
MOQ:	1 pieza
Precio:	Negociable
Condiciones De Pago:	, L/C, T/T
Capacidad De Suministro:	4.000.000 PC al año

Detail Information

Descripción del Producto

Detail Information

Lugar de origen:

XIAN, SHANNXI CHINA

Certificación:

ISO9001,ISO14001,OHSAS18001

Dissipación:

- ¿Qué quieres decir?0040

Voltaje que soporta:

1.5ur ● 1min

Resistencia a aislamiento:

≧ 1.0 × 106MΩ

Dimensión (mm):

65*15*19*12*5

Detalles de empaquetado:

Caja de cartón

Capacidad de la fuente:

4.000.000 PC al año

Resaltar:

Condensador cerámico de alto voltaje de 20 kV

Condensador cerámico de 10000 pF de 65x15 mm

Condensador de alto voltaje con garantía

Descripción del Producto

Condensador cerámico de alto voltaje de 20kV 10000pF

Los condensadores cerámicos de ultra alto voltaje son componentes esenciales para aplicaciones industriales especializadas, que ofrecen alta tensión de resistencia, baja pérdida y un rendimiento excepcional en escenarios de alta corriente de pico y descarga de pulso rápido.

Aplicaciones clave

Equipos de láser y energía de pulso
Sistemas de imágenes médicas
Maquinaria de procesamiento industrial
Transmisión de energía e infraestructura energética
Investigación científica y aplicaciones industriales especializadas

Especificaciones técnicas

Nº	Especificación	Disipación	Tensión de resistencia	Resistencia de aislamiento	Dimensiones (mm)
1	20kV-2000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:45 \| H:19 \| L:23 \| D:12 \| M:5
2	20kV-10000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:65 \| H:15 \| L:19 \| D:12 \| M:5
3	20kV-18000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:80 \| H:17 \| L:25 \| D:12 \| M:5
4	30kV-1000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:45 \| H:24 \| L:32 \| D:12 \| M:4
5	30kV-2700pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:60 \| H:20 \| L:28 \| D:12 \| M:4
6	30kV-12000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:45 \| H:19 \| L:23 \| D:12 \| M:5
7	40kV-150pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:74 \| H:18 \| L:26 \| D:12 \| M:5
8	40kV-500pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:28 \| H:33 \| L:41 \| D:8 \| M:4
9	40kV-7500pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:80 \| H:24 \| L:29 \| D:12 \| M:6
10	40kV-10000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:80 \| H:22 \| L:26 \| D:16 \| M:5
11	50kV-1000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:50 \| H:30 \| L:34 \| D:12 \| M:4
12	50kV-1000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:32 \| H:27 \| L:31 \| D:16 \| M:5
13	50kV-1000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:80 \| H:31 \| L:35 \| D:16 \| M:5
14	50kV-1000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:50 \| H:31 \| L:34 \| D:12 \| M:5
15	50kV-1000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:65 \| H:32 \| L:35 \| D:16 \| M:5
16	50kV-1000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:50 \| H:54 \| L:58 \| D:12 \| M:5
17	100kV-2000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:51 \| H:32 \| L:35 \| D:16 \| M:5
18	100kV-1500pF(Tipo aislador)	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:68 \| H:36 \| L:40 \| D:16 \| M:5
19	150kV-820pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:65 \| H:95 \| L:100 \| D:12 \| M:5
20	200kV-600pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:50 \| H:90 \| L:94 \| D:16 \| M:5

Guías de selección

Los condensadores cerámicos de alto voltaje requieren una selección y manipulación cuidadosas. Considere estos factores críticos:

Margen de voltaje: El voltaje de funcionamiento debe estar significativamente por debajo del voltaje nominal, teniendo en cuenta las condiciones de pulso pico
Gestión térmica: La disipación de calor adecuada es esencial para aplicaciones de alta frecuencia/alta corriente
Características de frecuencia: El rendimiento varía según el material dieléctrico; consulte las especificaciones detalladas
Cumplimiento de seguridad: Todo el diseño, la instalación y el funcionamiento deben seguir estrictas normas de seguridad por personal cualificado
