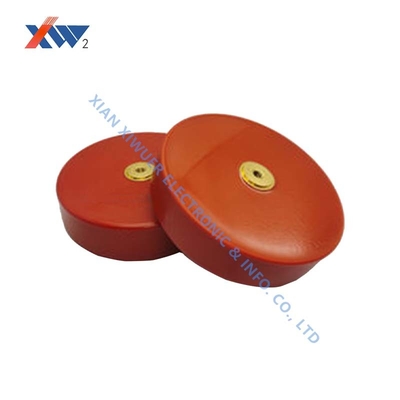

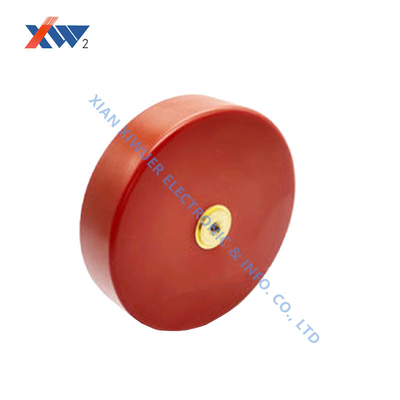

30kV 1000pF Condensador cerámico de alto voltaje 45mm D

Nombre De La Marca:	XIWUER
Número De Modelo:	30kV-1000pf
MOQ:	1 pieza
Precio:	Negociable
Condiciones De Pago:	L/C, T/T
Capacidad De Suministro:	4.000.000 PC al año

Detail Information

Descripción del Producto

Detail Information

Lugar de origen:

XIAN, SHANNXI CHINA

Certificación:

ISO9001,ISO14001,OHSAS18001

Dissipación:

- ¿Qué quieres decir?0040

Voltaje que soporta:

1.5ur ● 1min

Resistencia a aislamiento:

≧ 1.0 × 105mΩ

Dimensión (mm):

D: 45 | H: 24 | L: 32 | D: 12 | M: 4

Detalles de empaquetado:

Caja de cartón

Capacidad de la fuente:

4.000.000 PC al año

Resaltar:

Condensador de cerámica de alto voltaje 30KV

Condensador cerámico de 1000 pF de 45 mm

Condensador de alto voltaje con garantía

Descripción del Producto

Condensador de alto voltaje de 30kV 1000pF tipo pomo de puerta

Descripción general del producto

Los condensadores cerámicos de ultra alto voltaje son componentes esenciales para aplicaciones industriales especializadas, que ofrecen alto voltaje de resistencia, baja pérdida y un rendimiento excepcional en escenarios de alta corriente de pico y descarga de pulso rápido.

Aplicaciones clave

Equipos de energía de pulso y láser
Sistemas de imágenes médicas
Maquinaria de procesamiento industrial
Transmisión de energía e infraestructura energética
Investigación científica y aplicaciones industriales especializadas

Especificaciones técnicas

Nº	Especificación	Disipación	Voltaje de resistencia	Resistencia de aislamiento	Dimensiones (mm)
1	20kV-2000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:45 \| H:19 \| L:23 \| D:12 \| M:5
2	20kV-10000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:65 \| H:15 \| L:19 \| D:12 \| M:5
3	20kV-18000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:80 \| H:17 \| L:25 \| D:12 \| M:5
4	30kV-1000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:45 \| H:24 \| L:32 \| D:12 \| M:4
5	30kV-2700pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:60 \| H:20 \| L:28 \| D:12 \| M:4
6	30kV-12000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:45 \| H:19 \| L:23 \| D:12 \| M:5
7	40kV-150pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:74 \| H:18 \| L:26 \| D:12 \| M:5
8	40kV-500pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:28 \| H:33 \| L:41 \| D:8 \| M:4
9	40kV-7500pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:80 \| H:24 \| L:29 \| D:12 \| M:6
10	40kV-10000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:80 \| H:22 \| L:26 \| D:16 \| M:5
11	50kV-1000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:50 \| H:30 \| L:34 \| D:12 \| M:4
12	50kV-1000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:32 \| H:27 \| L:31 \| D:16 \| M:5
13	50kV-1000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:80 \| H:31 \| L:35 \| D:16 \| M:5
14	50kV-1000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:50 \| H:31 \| L:34 \| D:12 \| M:5
15	50kV-1000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:65 \| H:32 \| L:35 \| D:16 \| M:5
16	50kV-1000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:50 \| H:54 \| L:58 \| D:12 \| M:5
17	100kV-2000pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:51 \| H:32 \| L:35 \| D:16 \| M:5
18	100kV-1500pF (Tipo aislante)	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:68 \| H:36 \| L:40 \| D:16 \| M:5
19	150kV-820pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:65 \| H:95 \| L:100 \| D:12 \| M:5
20	200kV-600pF	≤0.0040	1.5Ur● 1min	≥1.0 x 105MΩ	D:50 \| H:90 \| L:94 \| D:16 \| M:5

Guías de selección

Los condensadores cerámicos de alto voltaje requieren una selección y manipulación cuidadosas. Considere estos factores críticos:

Margen de voltaje: El voltaje de funcionamiento debe estar significativamente por debajo del voltaje nominal, teniendo en cuenta las condiciones de pulso pico
Gestión térmica: La disipación de calor adecuada es esencial para aplicaciones de alta frecuencia/alta corriente
Características de frecuencia: El rendimiento varía según el material dieléctrico; consulte las especificaciones detalladas
Cumplimiento de seguridad: Todos los diseños, la instalación y el funcionamiento deben seguir estrictas normas de seguridad por personal cualificado
