Capacitadores de manija de puerta de alto voltaje personalizados para aplicaciones de medición y pulso de UHV con especificaciones de 20kV-2000pF 30kV-1000pF 40kV-150pF

  • Customized High Voltage Doorknob Capacitors for UHV Measurement and Pulse Applications with 20kV-2000pF 30kV-1000pF 40kV-150pF Specifications
  • Customized High Voltage Doorknob Capacitors for UHV Measurement and Pulse Applications with 20kV-2000pF 30kV-1000pF 40kV-150pF Specifications
  • Customized High Voltage Doorknob Capacitors for UHV Measurement and Pulse Applications with 20kV-2000pF 30kV-1000pF 40kV-150pF Specifications
Lugar de origen XIAN, CHINA
Nombre de la marca XIWUER
Certificación ISO9001,ISO14001,ISO45001
Número de modelo CT8-2-150KV-820PF
Cantidad de orden mínima 1 por ciento
Precio Negociable
Detalles de empaquetado Caja de cartón
Tiempo de entrega 5-7 días
Condiciones de pago L/C, T/T
Capacidad de la fuente 4.000.000 PC al año

Éntreme en contacto con gratis las muestras y los vales.

whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Resaltar

Capacitador de mando de puerta de alta tensión de 20 kV-2000pF

,

30 kV-1000pF Condensador con manija de puerta HV

,

Capacitador de manija de cerámica de 40 kV-150 pF
Deja un mensaje
Descripción de producto
Soluciones Personalizadas - Aplicaciones de Medición UHV y Pulsos: Condensadores de Pomo de Alto Voltaje
Capacitadores de manija de puerta de alto voltaje personalizados para aplicaciones de medición y pulso de UHV con especificaciones de 20kV-2000pF 30kV-1000pF 40kV-150pF 0
Especificaciones Técnicas
Nº Especificación Disipación Tensión de Resistencia Resistencia de Aislamiento Dimensión(mm)
1 20kV-2000pF








≦0.0040








1.5Ur● 1min








≧1.0×105MΩ

 D H L D M
2 20kV-10000pF 45 19 23 12 5
3 20kV-18000pF 65 15 19 12 5
4 30kV-1000pF 80 17 25 12 5
5 30kV-2700pF 45 24 32 12 4
6 30kV-12000pF 60 20 28 12 4
7 40kV-150pF 20 33 41 8 4
8 40kV-500pF 28 33 41 8 4
9 40kV-7500pF 80 24 29 12 6
10 40kV-10000pF 80 22 26 16 5
11 50kV-1000pF 50 30 34 12 4
12 50kV-1000pF 32 27 31 16 5
13 50kV-5600pF 80 31 35 16 5
14 60kV-1500pF 50 31 34 12 5
15 60kV-3000pF 65 32 35 16 5
16 100kV-500pF 50 54 58 12 5
17 100kV-2000pF 51 32 35 16 5
18 Tipo de aislador 100kV-1500pF 68 36 40 16 5
19 150kV-820pF 65 95 100 12 5
20 200kV-600pF 50 90 94 16 5
Aplicaciones de Medición UHV y Pulsos
Las redes eléctricas de UHV (Ultra Alto Voltaje) y la medición de potencia de pulsos exigen requisitos extremos a los divisores de tensión:
  • Los divisores de tensión de CC requieren condensadores con una resistencia de aislamiento extremadamente alta (≥105 MΩ) para suprimir la deriva causada por la fuga de CC.
  • Los divisores de tensión de sobretensión requieren una respuesta de nanosegundos y una baja inductancia para capturar con precisión la onda de rayo completa (1,2/50μs) u onda cortada (2-5μs).
Mediante el uso de condensadores de pomo personalizados (por ejemplo, tensión de 500 kV, 500 pF ±5%, ESL <15nH), los divisores de tensión de la serie ZSRCF pueden lograr una precisión de medición de CA ±1,5% y CC ±0,5%, reemplazando a los voltímetros electrostáticos de alta tensión.

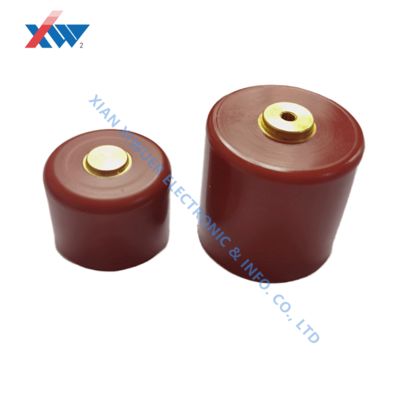

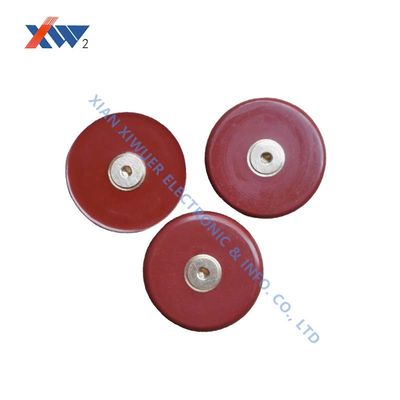

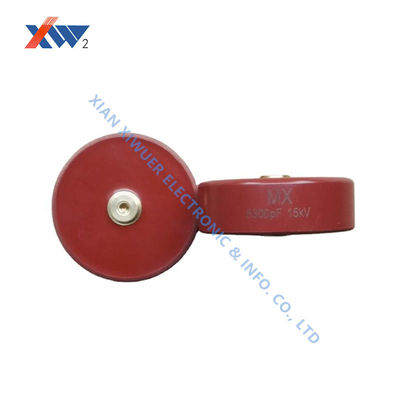

Capacitadores de manija de puerta de alto voltaje personalizados para aplicaciones de medición y pulso de UHV con especificaciones de 20kV-2000pF 30kV-1000pF 40kV-150pF 1 Capacitadores de manija de puerta de alto voltaje personalizados para aplicaciones de medición y pulso de UHV con especificaciones de 20kV-2000pF 30kV-1000pF 40kV-150pF 2 Capacitadores de manija de puerta de alto voltaje personalizados para aplicaciones de medición y pulso de UHV con especificaciones de 20kV-2000pF 30kV-1000pF 40kV-150pF 3
