Condensador de pomo de puerta de alto voltaje de 20 kV-2000 pF, 20 kV-10000 pF, 20 kV-18000 pF para sistemas de acoplamiento PLC

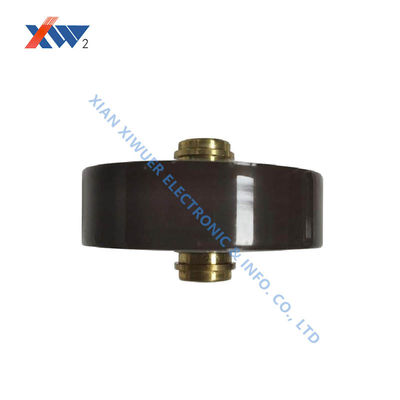

  • 20kV-2000pF 20kV-10000pF 20kV-18000pF High Voltage Doorknob Capacitor for PLC Coupling Systems

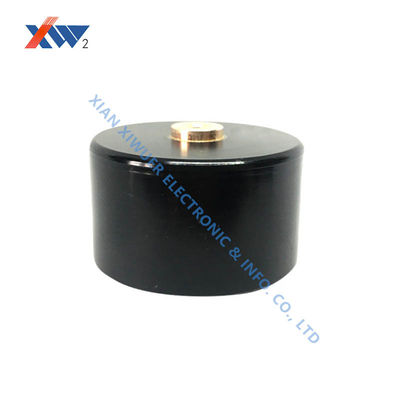

  • 20kV-2000pF 20kV-10000pF 20kV-18000pF High Voltage Doorknob Capacitor for PLC Coupling Systems
Lugar de origen XIAN, CHINA
Nombre de la marca XIWUER
Certificación ISO9001,ISO14001,ISO45001
Cantidad de orden mínima 1 por ciento
Precio Negociable
Detalles de empaquetado CAJA DE CARTÓN
Tiempo de entrega 5-7 días
Condiciones de pago L/C, T/T
Capacidad de la fuente 4.000.000 PC al año

Éntreme en contacto con gratis las muestras y los vales.

whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Dissipación - ¿Qué quieres decir?0040 Voltaje que soporta 1.5ur ● 1min
Resistencia a aislamiento ≧ 1.0 × 105mΩ
Resaltar

Capacitador de mando de puerta de alta tensión de 20 kV-2000pF

,

Condensador de acoplamiento PLC de 20 kV-10000 pF

,

Condensador cerámico de alto voltaje 20kV-18000pF
Deja un mensaje
Descripción de producto
Condensadores de manija de puerta de alto voltaje para sistemas de acoplamiento PLC
Los sistemas de acoplamiento de comunicación por línea de alta tensión son equipos esenciales para la implementación de comunicaciones por portadora de línea de alta tensión. Estos sistemas acoplan eficientemente las señales de comunicación de alta frecuencia al tiempo que aíslan de forma segura el alto voltaje de la frecuencia de la energía.
Condensador de pomo de puerta de alto voltaje de 20 kV-2000 pF, 20 kV-10000 pF, 20 kV-18000 pF para sistemas de acoplamiento PLC 0
Especificaciones técnicas
Nº Especificación Disipación Tensión de resistencia Resistencia de aislamiento Dimensión (mm)
1 20kV-2000pF








≦0.0040








1.5Ur● 1min








≧1.0×105MΩ

 D H L D M
2 20kV-10000pF 45 19 23 12 5
3 20kV-18000pF 65 15 19 12 5
4 30kV-1000pF 80 17 25 12 5
5 30kV-2700pF 45 24 32 12 4
6 30kV-12000pF 60 20 28 12 4
7 40kV-150pF 20 33 41 8 4
8 40kV-500pF 28 33 41 8 4
9 40kV-7500pF 80 24 29 12 6
10 40kV-10000pF 80 22 26 16 5
11 50kV-1000pF 50 30 34 12 4
12 50kV-1000pF 32 27 31 16 5
13 50kV-5600pF 80 31 35 16 5
14 60kV-1500pF 50 31 34 12 5
15 60kV-3000pF 65 32 35 16 5
16 100kV-500pF 50 54 58 12 5
17 100kV-2000pF 51 32 35 16 5
18 Tipo de aislador 100kV-1500pF 68 36 40 16 5
19 150kV-820pF 65 95 100 12 5
20 200kV-600pF 50 90 94 16 5
Características y beneficios clave
En los sistemas PLC, los condensadores de manija de puerta de alto voltaje sirven como "selectores de frecuencia" y "barreras de aislamiento" indispensables en el circuito de acoplamiento, abordando dos desafíos principales:
  • Soportar tensiones de línea de alimentación de varios miles a decenas de miles de voltios para garantizar la seguridad absoluta de los equipos de comunicación de back-end
  • Lograr una transmisión de señal de baja pérdida dentro del rango de frecuencia portadora (típicamente 40-500 kHz)
Nuestros condensadores de manija de puerta de alto voltaje cuentan con un dieléctrico cerámico especializado y un proceso de encapsulado epoxi al vacío que garantiza:
  • Rendimiento de aislamiento estable en todos los niveles de tensión de 35-500 kV
  • Baja resistencia serie equivalente (ESR) y baja inductancia (ESL) para una excelente respuesta de frecuencia
  • Excepcional estabilidad de temperatura (cambio de capacitancia de ±2% de -40°C a +85°C)
  • Fiabilidad a largo plazo en entornos hostiles
Como componente central en el circuito de acoplamiento, nuestros condensadores de manija de puerta de alto voltaje cumplen con las funciones duales de aislamiento de alto voltaje y acoplamiento de alta frecuencia, lo que garantiza el funcionamiento estable de los sistemas PLC en diversas condiciones.
