Los condensadores de pomo de puerta de alto voltaje son cruciales para los filtros de acoplamiento PLC.

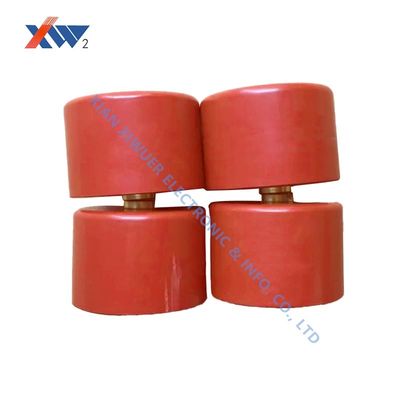

  • High-voltage doorknob capacitors are crucial for PLC coupling filters.

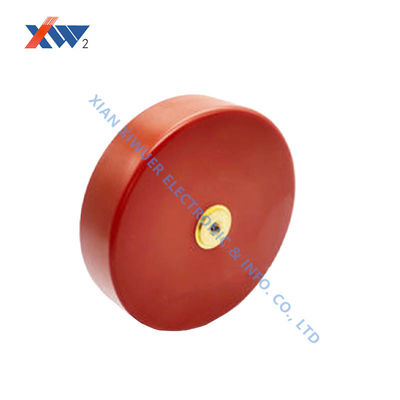

  • High-voltage doorknob capacitors are crucial for PLC coupling filters.
Lugar de origen XIAN, CHINA
Nombre de la marca XIWUER
Certificación ISO9001,ISO14001,ISO45001
Cantidad de orden mínima 1 por ciento
Precio Negociable
Detalles de empaquetado CAJA DE CARTÓN
Tiempo de entrega 5-7 días
Condiciones de pago L/C, T/T
Capacidad de la fuente 4.000.000 PC al año
Datos del producto
Dissipación - ¿Qué quieres decir?0040 Voltaje que soporta 1.5ur ● 1min
Resistencia a aislamiento ≧ 1.0 × 105mΩ
Resaltar

Condensadores de manija de puerta de alto voltaje para PLC

,

Condensadores de manija de puerta de alto voltaje

,

Condensadores de filtros de acoplamiento PLC
Puede marcar los productos que necesita y comunicarse con nosotros en el tablero de mensajes.
Deja un mensaje
Descripción de producto

Los condensadores de pomo de alto voltaje son cruciales para los filtros de acoplamiento PLC.
Dibujo:
Los condensadores de pomo de puerta de alto voltaje son cruciales para los filtros de acoplamiento PLC. 0

Parámetros:

No. Especificación Disipación Tensión de resistencia Resistencia de aislamiento Dimensión (mm)
1 20kV-2000pF








≦0.0040








1.5Ur● 1min








≧1.0×105MΩ

 D H L D M
2 20kV-10000pF 45 19 23 12 5
3 20kV-18000pF 65 15 19 12 5
4 30kV-1000pF 80 17 25 12 5
5 30kV-2700pF 45 24 32 12 4
6 30kV-12000pF 60 20 28 12 4
7 40kV-150pF 20 33 41 8 4
8 40kV-500pF 28 33 41 8 4
9 40kV-7500pF 80 24 29 12 6
10 40kV-10000pF 80 22 26 16 5
11 50kV-1000pF 50 30 34 12 4
12 50kV-1000pF 32 27 31 16 5
13 50kV-5600pF 80 31 35 16 5
14 60kV-1500pF 50 31 34 12 5
15 60kV-3000pF 65 32 35 16 5
16 100kV-500pF 50 54 58 12 5
17 100kV-2000pF 51 32 35 16 5
18 Tipo de aislador 100kV-1500pF 68 36 40 16 5
19 150kV-820pF 65 95 100 12 5
20 200kV-600pF 50 90 94 16 5


En los sistemas de comunicación por portadora de línea eléctrica, el funcionamiento coordinado de los filtros de acoplamiento y los condensadores de acoplamiento es crucial. Como elemento de acoplamiento central, el rendimiento de los condensadores de pomo de alto voltaje determina directamente la eficiencia de transmisión y la calidad de la señal de todo el sistema de comunicación. Nuestros productos, a través del control preciso de los parámetros eléctricos y el diseño estructural optimizado, proporcionan una solución perfecta para los sistemas PLC.

Los filtros de acoplamiento deben cumplir dos funciones principales: adaptación de impedancia y selección de banda de frecuencia. Si el valor de capacitancia del condensador de acoplamiento varía o sus características de temperatura son deficientes, el filtro se desafinará, lo que resultará en un aumento de la reflexión de la señal y la atenuación de la transmisión. Nuestros condensadores de pomo de alto voltaje utilizan dieléctrico cerámico de Clase I (serie N4700), lo que garantiza una variación de capacitancia de menos de ±0.5% en un amplio rango de temperatura, proporcionando una base de reactancia capacitiva estable para el filtro de acoplamiento. Su estrecha tolerancia de capacitancia (hasta ±5%) asegura la precisión de las características de la banda de paso del filtro.

En aplicaciones prácticas, nuestros condensadores de pomo de alto voltaje demuestran ventajas significativas: un bajo factor de disipación (tanδ ≤ 1×10⁻³) asegura la eficiencia de la transmisión de la señal; la alta linealidad evita la distorsión armónica; y la excelente capacidad de resistencia a los impulsos, lo que les permite soportar sobretensiones de rayos y sobretensiones de conmutación. Estas características hacen que nuestros productos sean particularmente adecuados para escenarios de aplicación exigentes, como la automatización de la distribución de redes inteligentes y la monitorización de la energía de las estaciones de nueva energía.
