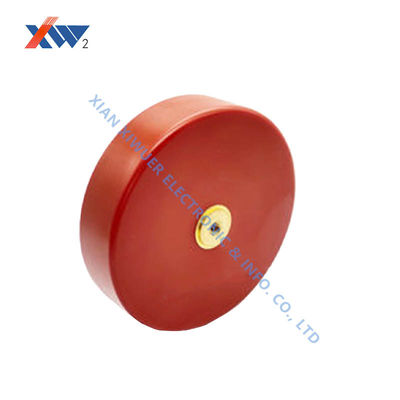

Condensador de pomo de alto voltaje con baja disipación ≤0.0040, alto voltaje de resistencia 1.5Ur·1min y alta resistencia de aislamiento ≥1.0×10⁵MΩ para comunicación por línea eléctrica
Datos del producto
| Dissipación | - ¿Qué quieres decir?0040 | Tensión soportada | 1.5ur ● 1min |
|---|---|---|---|
| Resistencia de aislamiento | ≧ 1.0 × 105mΩ | ||
| Resaltar | Capacitores de puertas de alta tensión,condensadores de comunicación portadores de líneas eléctricas,condensadores de sistemas de acoplamiento de alto voltaje |
||
Descripción de producto
Condensadores de pomo de alto voltaje para comunicación por línea eléctrica
En las arquitecturas de sistemas de comunicación por línea eléctrica (PLC), los condensadores de pomo de alto voltaje son mucho más que simples componentes pasivos; son cruciales para el rendimiento del sistema. Los enfoques de diseño tradicionales que tratan los condensadores como componentes independientes están obsoletos. Nuestros condensadores de pomo de alto voltaje, a través de la optimización a nivel de sistema, redefinen los límites de rendimiento de las unidades de acoplamiento.
Especificaciones Técnicas
| No. | Especificación | Disipación | Tensión de Soporte | Resistencia de Aislamiento | D (mm) | H (mm) | L (mm) | M (mm) |
|---|---|---|---|---|---|---|---|---|
| 1 | 20kV-2000pF | ≤0.0040 | 1.5Ur• 1min | ≥1.0×10⁵MΩ | - | - | - | - |
| 2 | 20kV-10000pF | - | - | - | 45 | 19 | 23 | 12 |
| 3 | 20kV-18000pF | - | - | - | 65 | 15 | 19 | 12 |
| 4 | 30kV-1000pF | - | - | - | 80 | 17 | 25 | 12 |
| 5 | 30kV-2700pF | - | - | - | 45 | 24 | 32 | 12 |
| 6 | 30kV-12000pF | - | - | - | 60 | 20 | 28 | 12 |
| 7 | 40kV-150pF | - | - | - | 20 | 33 | 41 | 8 |
| 8 | 40kV-500pF | - | - | - | 28 | 33 | 41 | 8 |
| 9 | 40kV-7500pF | - | - | - | 80 | 24 | 29 | 12 |
| 10 | 40kV-10000pF | - | - | - | 80 | 22 | 26 | 16 |
| 11 | 50kV-1000pF | - | - | - | 50 | 30 | 34 | 12 |
| 12 | 50kV-1000pF | - | - | - | 32 | 27 | 31 | 16 |
| 13 | 50kV-5600pF | - | - | - | 80 | 31 | 35 | 16 |
| 14 | 60kV-1500pF | - | - | - | 50 | 31 | 34 | 12 |
| 15 | 60kV-3000pF | - | - | - | 65 | 32 | 35 | 16 |
| 16 | 100kV-500pF | - | - | - | 50 | 54 | 58 | 12 |
| 17 | 100kV-2000pF | - | - | - | 51 | 32 | 35 | 16 |
| 18 | Aislador tipo 100kV-1500pF | - | - | - | 68 | 36 | 40 | 16 |
| 19 | 150kV-820pF | - | - | - | 65 | 95 | 100 | 12 |
| 20 | 200kV-600pF | - | - | - | 50 | 90 | 94 | 16 |
Rendimiento Avanzado del Sistema
Los sistemas PLC modernos se enfrentan a desafíos sin precedentes: aumento de la interferencia causada por la congestión del espectro, requisitos estrictos para la transmisión de datos en tiempo real en redes inteligentes y un entorno de ruido deteriorado por la integración de nuevas fuentes de energía.
Ventajas Tecnológicas Clave
- Tecnología de dieléctrico compuesto multicapa para características de impedancia precisas en bandas de frecuencia específicas
- Supresión efectiva de interferencias fuera de banda en bandas CENELEC A/B y bandas FCC
- Diseño patentado de balanceo de campo eléctrico que aborda problemas de descarga parcial bajo pulsos pronunciados
- Mantiene una excelente relación señal/ruido en entornos de ruido eléctrico complejos
Soluciones Completas de Sistemas de Acoplamiento
Ofrecemos más que solo condensadores; ofrecemos soluciones completas de sistemas de acoplamiento. A través de la simulación multifísica electromagnética-térmica, optimizamos las características de adaptación de los condensadores y los filtros acoplados, reduciendo las pérdidas por desajuste de impedancia en los diseños tradicionales en más del 60%.
La innovadora estructura distribuida de disipación de calor reduce el aumento de temperatura del producto en 25°C cuando funciona a plena carga en comparación con los diseños tradicionales, asegurando la estabilidad a largo plazo del sistema en entornos de alta temperatura.
