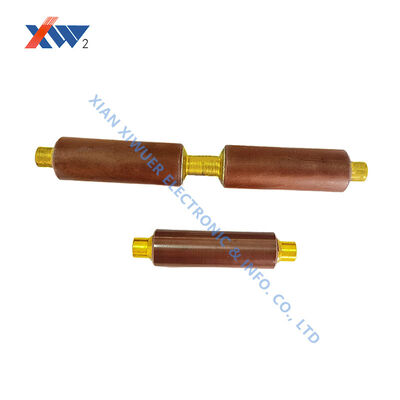

Varilla de condensador cerámico de alto voltaje (VDIS Ceramics) para sistemas de 3,6 kV~40,5 kV con descarga parcial ultrabaja y alta resistencia al aislamiento

  • High Voltage Ceramic Capacitor Rod (VDIS Ceramics) for 3.6kV–40.5kV Systems with Ultra-low Partial Discharge and High Insulation Resistance
  • High Voltage Ceramic Capacitor Rod (VDIS Ceramics) for 3.6kV–40.5kV Systems with Ultra-low Partial Discharge and High Insulation Resistance
  • High Voltage Ceramic Capacitor Rod (VDIS Ceramics) for 3.6kV–40.5kV Systems with Ultra-low Partial Discharge and High Insulation Resistance
  • High Voltage Ceramic Capacitor Rod (VDIS Ceramics) for 3.6kV–40.5kV Systems with Ultra-low Partial Discharge and High Insulation Resistance
Lugar de origen XIAN, CHINA
Nombre de la marca XIWUER
Certificación ISO9001,ISO14001,ISO45001,CCC
Número de modelo CT8-2-24kV-500pF
Cantidad de orden mínima 100
Precio Negociable
Detalles de empaquetado Caja de cartón
Tiempo de entrega 25 ~ 30 días laborables
Condiciones de pago LC, T/T
Capacidad de la fuente 3.000.000 unidades al año
Datos del producto
Tipo de montaje A través del agujero Clasificación de voltaje 2000v
Rango de temperatura de trabajo 50℃~+125℃ Capacidad 10 pF a 1 µF
Dimensión T: 22,0 mm El soportar del voltaje 70kV, 50Hz ·1min
Clasificación de voltaje 100V a 10kV Losse dieléctrico 1V, ℃ 1KHz (20-25) < 0,0040
Vida 10 años Aplicaciones Fuentes de alimentación de alto voltaje, circuitos de pulsos, equipos médicos.
Nombre del producto Condensador cerámico de alto voltaje Cable conductor Φ0.48mm
Solicitud esmalte, pintura, silicato de la circona Capacitancia en 1V, 1kHz, ℃ el 150PF±10% (de 20-25)
Terminación Estaño/Plomo o Sin Plomo
Deja un mensaje
Descripción de producto
Las barras de condensadores cerámicos (VDIS Ceramics) para dispositivos de alta tensión que indican la presencia.
Resumen del producto

Nuestro alto rendimientobarras de condensador de cerámica (cerámica VDIS)son componentes básicos diseñados con precisión para dispositivos de indicación de presencia de alto voltaje (VPIS/VDIS) en interruptores de medio voltaje (MV).Estas varillas aseguran una detección precisa del voltaje con descarga parcial ultra baja, resistencia al aislamiento estable y funcionamiento fiable a largo plazo.

Fabricadas con materiales dieléctricos cerámicos de alta calidad, nuestras barras VDIS ofrecen valores de capacidad consistentes, baja pérdida dieléctrica y excelente estabilidad a temperatura,lo que los hace ideales tanto para ensambles de equipos MV interiores como exteriores.

Características clave
  • Rango de tensión:3de 0,6 kV a 40,5 kV, que cubre todas las aplicaciones comunes de MV
  • Descarga parcial ultrabaja: ≤ 10 pC a las tensiones de ensayo especificadas (hasta 5 pC a la tensión nominal de 1,1 ×)
  • Pérdida dieléctrica extremadamente baja: ≤ 0,0040 (probada a 1 kHz, 1 V)
  • Resistencia de aislamiento alta: ≥ 1,0 × 105 MΩ (1VDC / 1min)
  • Excelente capacidad de resistencia a los rayos (hasta un máximo de 185 kV)
  • Las características de temperatura: 2D4 (Y5T), 2B4 (Y5P), serie DL están disponibles
  • Opciones de rosca de tornillo personalizadas: M4, M5, M6, M8, M10, M12, M16
  • Dimensiones y valores de capacidad personalizados disponibles bajo petición
  • Conforme a lo dispuesto en elDL/T538-2006 Las disposiciones de la presente Directiva se aplican a las empresas que:yEl valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero en el caso de las emisiones de gases de efecto invernadero.las normas
Aplicaciones
  • Dispositivos de indicación de presencia de alta tensión (VPIS/VDIS)
  • Sensores de tensión capacitivos y divisores de tensión
  • Dispositivos de conmutación de voltaje medio (MV), unidades principales de anillo (RMUs) y cubículos
  • Transformadores de instrumentos de fundición epoxi
  • 3Sistemas de distribución de energía de 6 kV / 7,2 kV / 12 kV / 24 kV / 40,5 kV
Especificaciones técnicas
Parámetro Detalles
Voltagem nominal 3Las emisiones de gases de efecto invernadero de los Estados miembros se considerarán en el caso de las emisiones de gases de efecto invernadero de los Estados miembros.
Rango de capacidad nominal 4pF a 500pF (se puede personalizar)
Pérdida dieléctrica Se aplicarán las siguientes medidas:
Resistencia al aislamiento El valor de la corriente de corriente de corriente de corriente de corriente de corriente de corriente
Descargo parcial Se aplicará el método de ensayo de la prueba de tensión de ensayo.
Resiste el impulso del rayo 40 kV a 185 kV (onda de 1,2/5 μs)
Norma de ensayo DL/T538-2006, JB/T10305-2001 y otros documentos de la Comisión
